一体化生活污水处理装置

　　一体化生活污水处理装置主要应用于水量少的生活污水及性质相似的其它污水的净化处理，如郊区住宅小区、疗养区、学校、医院、港口、公园、商业中心、酒店、农场、军营、狩猎区等。其主要处理单元采用目前国内成熟的生物接触氧化工艺，并且在生物接触氧化池内采取新型填料替代传统填料，达到最佳的出水效果。

产品优点：

1、施工和安装方便省时；2、兼有缺氧和好氧生物处理工艺的优点；3、一体化设计，结构紧凑，节省占地面积；4、污泥产率低，基本上没有剩余污泥；5、调节池设计独特，出水水质好；6、操作简便，无需进行大量的污泥回流和内回流；7、能良好的缓冲进水水质、水量的波动，运行灵活；8、装置构型多种可选，运行方式可调；9、安装灵活，设备可全埋、半全埋或放置地表以上；10、进水过程是连续的，控制简单；11、使用寿命长，可连续运行10年以上。

工艺说明：

　　污水经格栅机截留较大的悬浮物质后，进入调节池，以均衡水质、水量使得后续的生物反应器能够持续稳定获得进水，同时还对污水具有预处理的作用。均衡化后的污水进入生物反应器，生物反映器是污水处理流程的核心设施，它分为前后两段，分别为缺氧区和好氧区。每一段在结构上和配置上都可以按缺氧区运行，也可按好氧区运行，而且是复合式的，即兼有固定培养（活性污泥法）和悬浮培养（生物膜法）特点的生物反应器；生物反应器内填充特殊填料，使处理效果达到最佳状态，生物反应器出水进入二沉池进行固液分离，上层清水达标排放。按照工艺要求，生物反应器和调节池都需要空气搅拌，空气提供可采用鼓风机供气，也可在用水下曝气机曝气。

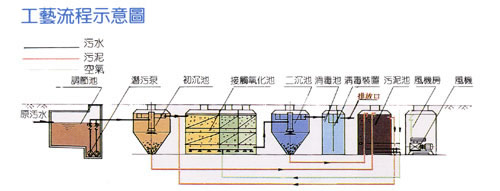

原理图示：

产品规格型号：WS-10型 （数字表示每小时所能处理的最大吨位）

　　一体化污水处理设备的设计主要是对生活污水和与之相类似的工业有机污水的处理，其主要处理手段是采用目前较为成熟的生化处理技术接触氧化法，水质设计参数也按一般生活污水水质设计计算，按进水平均为BOD5200mg/l计，出水BOD5按20mg/l计，共有六部分组成：（1）初沉池（2）接触氧化池（3）二沉池（4）消毒池，消毒装置（5）污泥池（6）风机房、风机组成。

现分别论述如下：

（1） 初沉池：初沉池为竖流式沉淀池。污水在沉淀池的上升流速为0.2-0.3毫米/秒，沉淀下来的污泥用空气提至污泥池。（注：WSZ0.5-5m3/h不含初沉池）

（2） 接触氧化池：初沉后的水自流至接触池进行生化处理，接触池分为三级，总停留时间为4-6小时，填料为新颖梯形填料，易结膜，不堵塞，填料比表面积为160m2/m3,接触池气水比在12：1左右。（注：WSZ0.5-5m3/h接触池为二级）

（3） 二沉池：生化后的污水流到二沉池，二沉池为二只竖流式沉淀池并联运行，上升流速为0.1-0.15毫米/秒，排泥采用空气提至污泥池。（注WSZ0.5-5m3/h污泥自流于污泥池中）

（4） 消毒池及消毒池按规范：（TJ14-74）标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时。消毒采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的。需要其它消毒装置可另行配制。（注：如用于工业污水，消毒池与消毒装置可以不要）

（5） 污泥池：初沉池、二沉池的所有污泥均用空气提至WSZ的污泥池内进行好氧消化，污泥池的上清液回流至接触氧化池内进行再处理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运即可。（注：WSZ0.5-5m3/h污泥采用厌氧消化）

（6） 风机房、风机：风机房设在消毒池的上方，风机房进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时基本无噪声，风机合资企业产---三叶片罗茨鼓风机，以备一用，自动交替运行，单台风机运行寿命30000小时左右。

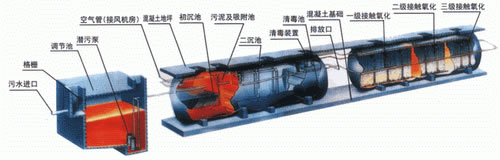

下图为设备实物剖视图：

该装置是南京中环制泵厂于1998年在南京基地设计成功的，自运行以来深受用户的好评，2000年曾获北京市星火科技奖及国家级大奖。随着科学技术的不断发展与进步，该装置更加完善。
