一、概述
    XA型泵供吸送清水及物理化学性质类似于水的液体，使用于工厂、矿山、城市给排水、空调、消防和农田排灌之用。
    规格相同的泵因改变叶轮外径而有不同的性能（在泵型号后面加上A、B、C等字母表示）。
本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。
XA型泵通用性广，全系列共60种规格，但只用六种轴。同一规格的轴、轴承、轴套、轴封、叶轮紧固件等均能互换。全系列泵的悬架也只有六种。
  泵的转速分为    2900r/min和1450r/min两级。
  性能如下：      2900r/min      1450r/min
  最大流量：      100L/s        250L/s
  最高总扬程：    150m         90m
  最高转速：      3500r/min（用于60HZ电源时，叶轮直径有所减小），但须在我公司技术人员指导下进行。
  最高工作温度：105℃
  轴封：填料密封或机械密封
  最低工作温度：-10℃
  工作压力：一般为1Mpa，如需提高至1.6Mpa，请在定货时说明。

二、结构说明
本泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个球轴承，用机油或润滑脂润滑，泵通过弹性联轴器由电机直接驱动。
涡室、底脚、进水法兰和出水法兰铸成一个整体。

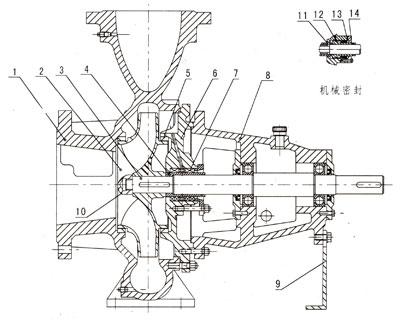

1、泵体 2、叶轮 3、轴 4、轴套 5、密封环 6、泵盖 7、填料密封 8、悬架部件 9、悬架支架 10、叶轮螺母 11、机封轴套 12、机械密封 13、密封垫 14、机封压盖

三、装配与拆卸
   泵在装配前应首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。
1、预先可将各处的连接螺栓、螺塞等分别拧紧在相应的零件上。
2、预先可将O型密封垫、纸垫、骨架油封等分别放置在相应的零件上。
3、预先可将密封环和填料、填料环或填料衬环、填料压盖等依次装到泵盖内。
4、将滚动轴承装到轴上，然后装到悬空架内，再合上压盖，用螺栓上紧，并在轴上套上挡水圈。
5、将轴套装到轴上，再将泵盖装到悬架上，然后再将叶轮止动垫圈、叶轮螺母等装上并拧紧，最后将上述组件装到泵体内，并拧紧泵体、泵盖上的连接螺栓。
在上述装配过程中，一些小件如平键、挡水圈、轴套内O型密封垫等容易遗漏或装错顺序，应特别注意。泵拆卸顺序基本上可按装配顺序的反向进行。

四、安装
   泵安装的好坏对泵的运行和寿命有重要的影响，所有安装和校正必须仔细进行，泵的外型及安装尺寸，详见XA型泵安装图及XA型泵安装尺寸表。
   安装和校正：
1、清除底座上的油腻和污垢，把底座放在地基上。
2、用水平仪检查底座的水平度，允许用楔铁找平。
3、用水泥浇灌底座和地脚螺栓孔眼。
4、水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。
5、清理底座的支持平面，水泵脚及电机脚的平面，并把水泵和电机安装到底座上去。
6、联轴器之间应保持一定的间隙，检查水泵轴与电机轴中心线是否一致，可用薄垫片调整使其同心。

五、起动、停止与运转
1、 起动：
（1）、应在机泵联结前确定电动机的旋转方向是否正确，泵的转动是否灵活。
（2）、关闭吐出管路的闸阀。
（3）、向泵内灌满水，或用真空泵引水。
（4）、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的闸阀，并调节到所需要的工况，在吐出管上的闸阀关闭的情况下，泵连续工作的时间不能超过3分钟。
2、 停止
（1）、逐渐关闭吐出管路上的闸阀，切断电源。
（2）、如环境温度低于0℃，应将泵内水放出，以免冻裂。
（3）、如长期停止使用，应将泵拆卸上油，包装保管。
3、 运转：
（1）、在开车及运转过程中，必须注意观察仪表读数，轴承发热，填料漏水和发热及泵的振动和杂音等是否正常，如果发现异常情况，应即时处理。
（2）、轴承温升不得超过环境温度40℃，轴承最高温度不得超过80℃。
（3）、填料正常，漏水应该是少量均匀的，每分钟约60滴。
（4）、轴承油位应保持在悬架的油镜中心位置，不能高或低，过低时应及时补充润滑油。
（5）、如密封环与叶轮配合部位的间隙磨损过大应更换新的密封环。

六、故障原因及解决方法

故　　障	原　　因	解决办法
泵不吸水，压力表及真空表的指针在剧烈摆动。	注入水泵的水不够，水管或仪表漏气。	再往水泵内注水或拧紧堵塞漏气处。
泵不吸水，真空表表示高度真空。	低阀没有打开，或已淤塞，吸水管阻力太大，吸水管高度太大	校正或更改低阀，清洗或更改吸水管，减低吸水高度。
看压力表水泵出水处是有压力，然而水泵仍不出水。	出水管阻力太大，旋转方向不对，叶轮淤塞。	检查或缩短水管及检查电机取下水管接头，清洗叶轮。
流量低于预计	水泵淤塞，密封环磨损过多。	清洗水泵及管子，更换密封环。
水泵耗费的功率过大	填料函压得太紧了，填料函发热，因磨损叶轮坏了，水泵供水量增加。	拧紧填料函，或将填料取出来打方一些，更换叶轮，增加出水管阻力，来降低流量。
水泵内部声音反常，水泵不上水	流量太大，吸水管内阻力过大，吸水高度过大，在吸水处有渗入，所需送的液体温度过高。	增加出水管内的阻力以减低流量，检查泵吸入管内阻力，检查底阀减小吸水高度，拧紧堵塞漏气处，降低液体的温度。
轴承过热	没有油，水泵轴与电机轴不在一条中心线上。	注油，把轴中心对准。
水泵振动	泵轴与电机轴不在一条中心线上	把水泵和电机的轴中心对准。
